    механика
    michmanДата: Вторник, 05.11.2013, 23:31 | Сообщение # 121
    1.5 Вольт
    Группа: Пользователи
    Сообщений: 5
    Репутация: 0
    Статус: Offline
    ну вот мой ТВ-4


    а вот еще мой правда предыдущая версия, сейчас малость переделал



    гыыы
    Прикрепления: 1794007.jpg(166.9 Kb) · 7589159.jpg(235.2 Kb) · 4362855.jpg(213.0 Kb)


    начинающий

    timerlan_06Дата: Среда, 06.11.2013, 10:36 | Сообщение # 122
    5 Вольт
    Группа: Пользователи
    Сообщений: 60
    Репутация: 0
    Статус: Offline
    вот мой
    Прикрепления: 7967118.jpg(293.1 Kb)

    timerlan_06Дата: Среда, 06.11.2013, 10:38 | Сообщение # 123
    5 Вольт
    Группа: Пользователи
    Сообщений: 60
    Репутация: 0
    Статус: Offline

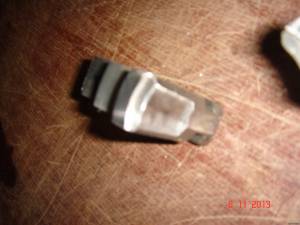

    muvey,  вот старые кулачки, которые я того....
    Прикрепления: 5886630.jpg(314.2 Kb) · 1063857.jpg(175.7 Kb) · 8226349.jpg(359.6 Kb)

    timerlan_06Дата: Среда, 06.11.2013, 10:39 | Сообщение # 124
    5 Вольт
    Группа: Пользователи
    Сообщений: 60
    Репутация: 0
    Статус: Offline
    а так пока выглядят в патроне
    Прикрепления: 6406302.jpg(142.7 Kb)


    Сообщение отредактировал timerlan_06 - Среда, 06.11.2013, 10:40

    IL76Дата: Воскресенье, 24.11.2013, 19:19 | Сообщение # 125
    3.5 Вольт
    Группа: Пользователи
    Сообщений: 12
    Репутация: 0
    Статус: Offline
    Здравствуйте.

    Мне надо отверстие, без резьбы в латуни, чтобы в него входил болт или винт М5 И М3. Скажите пожалуйста, правильно будет просто взять сверло, соответственно 5мм и 3мм?

    Дело в том, что у меня сейчас нет ни винта ни болта, но нужно на чертеже указать отверстие, чтобы в него точно входил винт, без болтаний. Отверстие без резьбы, то есть, как в конструкторе...чтобы собрать детали винтами.

    muveyДата: Воскресенье, 24.11.2013, 19:50 | Сообщение # 126
    220 Вольт
    Группа: Пользователи
    Сообщений: 303
    Репутация: 1
    Статус: Offline
    IL76, если нужно без болтаний,то сверлите сначала меньшим сверлом (для 5мм ф4.5 плюс/минус 0,5мм) после чего рассверлить ф5мм,и под м3 соответственно те же пропорции...Дело в том,что ,если сразу сверлить размерами 3 и 5мм,то сверло "разбивает" отверстие на 0.3/0.5мм,что даст некоторые "болтания",да и  сама резьба уже "в минусе" примерно -0,15мм

    а,если для чертежа,то указывайте размеры ф5мм(-0,01/-0,05) и ф3мм(-0,01/-0,03) Это нижние пределы допусков,в этом случае,плюс в большую сторону запрещен


    Ex nihilo nihil fit

    Сообщение отредактировал muvey - Воскресенье, 24.11.2013, 20:08

    IL76Дата: Воскресенье, 24.11.2013, 19:59 | Сообщение # 127
    3.5 Вольт
    Группа: Пользователи
    Сообщений: 12
    Репутация: 0
    Статус: Offline
    muvey, Спасибо!

    timerlan_06Дата: Понедельник, 17.03.2014, 21:31 | Сообщение # 128
    5 Вольт
    Группа: Пользователи
    Сообщений: 60
    Репутация: 0
    Статус: Offline
    Прикрепления: 2488683.jpg(198.3 Kb)

    timerlan_06Дата: Понедельник, 17.03.2014, 21:32 | Сообщение # 129
    5 Вольт
    Группа: Пользователи
    Сообщений: 60
    Репутация: 0
    Статус: Offline
    Прикрепления: 7198088.jpg(212.1 Kb)

    timerlan_06Дата: Понедельник, 17.03.2014, 21:36 | Сообщение # 130
    5 Вольт
    Группа: Пользователи
    Сообщений: 60
    Репутация: 0
    Статус: Offline
    Прикрепления: 3310876.jpg(238.2 Kb)

    timerlan_06Дата: Четверг, 20.03.2014, 19:38 | Сообщение # 131
    5 Вольт
    Группа: Пользователи
    Сообщений: 60
    Репутация: 0
    Статус: Offline

    Добавлено (20.03.2014, 19:38)
    ---------------------------------------------

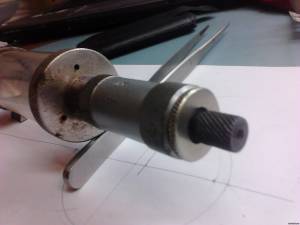

    вот эта часть очень похожа на микрометрический механизм с нониусом

    Прикрепления: 1286746.jpg(136.3 Kb)

    timerlan_06Дата: Четверг, 20.03.2014, 19:39 | Сообщение # 132
    5 Вольт
    Группа: Пользователи
    Сообщений: 60
    Репутация: 0
    Статус: Offline

    с другой стороны
    Прикрепления: 9552851.jpg(121.8 Kb)

    timerlan_06Дата: Четверг, 20.03.2014, 19:39 | Сообщение # 133
    5 Вольт
    Группа: Пользователи
    Сообщений: 60
    Репутация: 0
    Статус: Offline

    общий вид, внутри игла металлическая, мягкая какя-то
    Прикрепления: 4418374.jpg(150.4 Kb)

    timerlan_06Дата: Понедельник, 24.03.2014, 20:12 | Сообщение # 134
    5 Вольт
    Группа: Пользователи
    Сообщений: 60
    Репутация: 0
    Статус: Offline
    muvey, смотри, каким приборчиком обзавелся!
    Прикрепления: 5316789.jpg(175.6 Kb) · 6370919.jpg(194.8 Kb)

    timerlan_06Дата: Четверг, 03.04.2014, 00:45 | Сообщение # 135
    5 Вольт
    Группа: Пользователи
    Сообщений: 60
    Репутация: 0
    Статус: Offline
    Прикрепления: 5971561.jpg(314.6 Kb)

    timerlan_06Дата: Четверг, 03.04.2014, 00:47 | Сообщение # 136
    5 Вольт
    Группа: Пользователи
    Сообщений: 60
    Репутация: 0
    Статус: Offline

    Добавлено (03.04.2014, 00:47)
    ---------------------------------------------

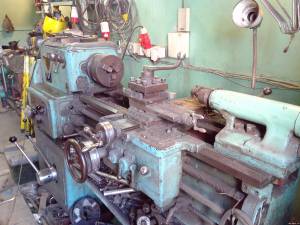

    1а616

    Прикрепления: 6001687.jpg(392.3 Kb)

    TiranДата: Пятница, 31.10.2014, 13:35 | Сообщение # 137
    1.5 Вольт
    Группа: Пользователи
    Сообщений: 2
    Репутация: 0
    Статус: Offline
    Добрый день!
    Есть ли возможность изготовить коническую передачу?
    Примерно такую шестерню:


    Размеры шестерни где-то 30 на 30 мм.
    Прикрепления: 5628615.jpg(6.3 Kb)


    Aut vincere, aut mori

    muveyДата: Суббота, 01.11.2014, 11:11 | Сообщение # 138
    220 Вольт
    Группа: Пользователи
    Сообщений: 303
    Репутация: 1
    Статус: Offline
    Tiran, надо бы определится со словами "примерно" и "где-то 30 на 30",а также будет ли парная шестерня и какие размеры (угол,кол-во зубьев на этой и сопрягаемой детали,диаметры отвертий,материал,нужна ли термообработка,количество и т.д.) ну а потом видно будет...:)

    Ex nihilo nihil fit

    timerlan_06Дата: Вторник, 30.12.2014, 21:25 | Сообщение # 139
    5 Вольт
    Группа: Пользователи
    Сообщений: 60
    Репутация: 0
    Статус: Offline
    по вольфрамам
